Chroma電力負載試驗軟體符合多種車用法規 ISO 16750-2、VW 80000、GS 95024-2-1及LV 123

致茂電子最新推出汽車零組件電力負載試驗軟體，除了整合國際ISO 16750-2及車廠GS 95024-2-1及VW 80000標準外，還納入LV 123，此規范為歐系各大車廠編訂于新能源汽車的電氣特性測試，針對其高壓系統零件，定義其操作電壓范圍內的狀態標準，此圖形化人機介面軟體可簡易連線控制直流電源供應器提供圖形化測試曲線進行測試，非常適合研發及品保單位對 LED頭燈、車用音響、GPS、高壓電池系統、逆變器、DC/DC高低壓轉換器、車載充電器..等車用電子產品做長時間性能及穩定性驗證。

汽車零組件電力負載測試軟體將依照 ISO 16750-2、GS 95024-2-1、VW 80000及LV 123規范提供以下試驗項目:

標準ISO 16750-2
1 啟動電壓波形測試 (Starting Profile)
2 壓降重置測試 (Reset behavior at voltage drop)
3 電壓瞬間中斷測試 (Momentary drop in supply voltage)
4 緩降及緩升電壓測試 (Slow Decrease and Increase of Voltage)

標準GS 95024-2-1
1 暫態過電壓測試 (Transient overvoltage)
2 暫態低電壓測試 (Transient undervoltage)
3 輔助啟動測試 (Jump Start)
4 緩降及緩升電壓測試 (Slow decrease and increase of supply voltage)
5 緩降及驟升電壓測試 (Slow decrease, quick increase of supply voltage)
6 壓降重置測試 (Reset behavior)
7 啟動脈沖測試 (Start Pulses)
8 智慧型發電機控制電壓曲線測試 (Voltage curve with intelligent generator control)

標準VW 80000
1 長時間過電壓 (Long-term overvoltage)
2 暫態過電壓測試 (Transient overvoltage)
3 暫態低電壓測試 (Transient undervoltage)
4 輔助啟動測試 (Jump Start)
5 拋負載 (Load Dump)
6 緩降及緩升電壓測試 (Slow decrease and increase of supply voltage)
7 緩降及驟升電壓測試 (Slow decrease, quick increase of supply voltage)
8 壓降重置測試 (Reset behavior)
9 啟動脈沖測試 (Start Pulses)
10 智慧型發電機控制電壓曲線測試 (Voltage curve with intelligent generator control)

標準LV 123
1 無受限操作性能區間 (Range of unlimited operating capability)
2 上限操作性能區間 (Range of upper limited operating capability)
3 下限操作性能區間 (Range of lower limited operating capability)
4 最高限制操作性能區間 (Range of highly limited operating capability)

以車用電力常見12V和24V系統來說，Chroma的62000P系列具有40V、120A、2400W輸出能力，適合車內零件單元測試使用，而62000H具有40V、375A、15000W較大功率輸出能力，可供模擬整車電源系統。

除了低壓系統的測試外，針對LV 123所定義的高壓零件測試的需求，Chroma 62150H-1000具有0-1000V寬電壓輸出范圍且高達40V/ms的電壓斜率變化，因此能滿足此測試要求。

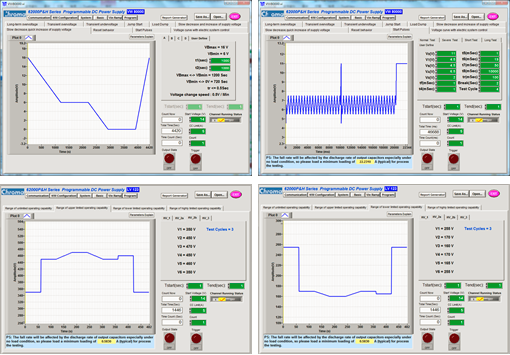

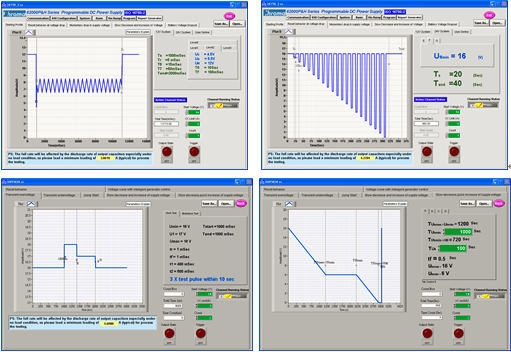

以下為軟體界面：
