Chroma 新推出高壓1800V組串式光伏逆變器測試方案
發布時間：2019-06-21
瀏覽次數：2000
Chroma 新推出高壓1800V組串式光伏逆變器測試方案
滿足分布式光伏電力市場測試需求
受補貼與能源政策影響，各國于分布式光伏發電規模持續增長，其中應用于中小型屋頂光伏發電系統或小型地面電站的組串式逆變器，商業應用功率從30kVA至200kVA需求逐漸強勁。逆變器輸入光伏模組組串電壓將朝1100V-1600Vdc及電網并網電壓朝600Vac-800Vac(VLL)系統發展，目的為提高逆變器功率密度、降低輸入直流、交流配線成本以利整體發電系統效能，致茂最新推出高壓1800V光伏模擬器及1000VLN電網模擬器將符合此組串式逆變器測試趨勢需求:

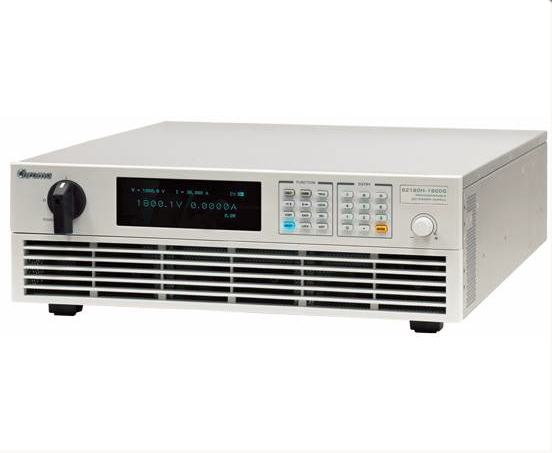

Chroma 62180H-1800S光伏模擬器可模擬開路電壓Voc達1800V，短路電流Isc達30A，高功率密度設計18kW/3U高，適用于多通道MPPT逆變器設計進行測試，可同步使用10組MPPT效能測試，另外可進行主/從并聯達200kW以利于大功率單通道MPPT逆變器測試，此高功率模組式設計非常方便彈性調度于研發及產線進行生產測試使用。
獨特動態遮罩I-V曲線模擬功能，具有簡易方便的遮罩曲線動態變化模擬于軟體，使用者可設定PV Module的照度、溫度參數及動態遮罩變化移動方向及時間，模擬云遮變化或其它如樹木或建筑物遮罩下的Shadow I-V曲線模擬，每條I-V曲線為最多4096點的電壓及電流組成。
Chroma 61800-100回收式電網模擬電源，針對高壓組串式逆變器并網電壓600VLL~800VLL測試需求部分，可搭配B618004 210kVA/1000VLN XHV選購配件達到1000VLN (1732VLL)高壓以符合100~200kW等級逆變器測試方案。相較于一般使用升壓變壓器達到高電壓方式，61800-100的XHV選購配件可提供更佳的輸出電壓暫態性能及特性，以符合應用于高壓逆變器的LVRT、HVRT及高壓并網測試需求。
