高頻電感測試包裝機 Chroma1870D

主要特色：

設備快速、穩定、安全

Chroma 1870D系列 (1870D/1870D-12)是一款為 晶片型電感所設計的自動化測試生產設備，包含 晶片電感所需的各項測試功能，并具備制程終端 的卷帶包裝自動化機械，達到生產線的制造自動 化。

Chroma 1870D/1870D-12的標準測試功能包含 電感值(Ls)/品質因素(Q)量測、繞線電阻(RDC) 量測、極性(Polarity)測試，并可選配層間短路 測試(IWT)、絕緣電阻(IR)測試及重迭電流(BIAS Current)測試，包含晶片電感的標準規格及品質 相關的測試項目。

為因應現今電子產品，微型電感被大量使用，相 對的電感需大量生產，Chroma 1870D/1870D-12 最大生產效率為每分鐘1,800個，可滿足龐大的 需求數量。除測試外，1870D/1870D-12也具備自 動包裝機械，可將產品自動封裝于包裝卷帶，以 符合SMD生產所需樣式。

Chroma 1870D/1870D-12的供料模組采用圓盤振 動送料，圓盤振動送料可高速運送薄型化產品。 圓盤振動送料透過軌道設計、光纖偵測及氣孔吹 氣決定入料方向，相較于以往的直線往復式的機 械送料，較快速也省空間。

傳統往復式機械或炮塔式機械架構在測試移載 時，是以吸嘴設計吸附產品進行移載，往往在移 載時受移動慣性影響發生產品掉落，或因定位不 準確而無法測試。Chroma 1870D/1870D-12的測 試區以導引盤架構設計，整體為封閉式的架構， 在進行高速移載時不會有產品遺漏的疑慮，相較 于傳統機械架構更快速及穩定。

致茂電子專精于電子測試技術，對于自動測試設 備的測試治具也有專門的設計。Chroma 1870D /1870D-12測試站所使用的測試座為四線式量測 設計，比一般自動測試設備更精準穩定。測試座 與產品的連接端采片式設計，相較于探針于使用 上容易接觸且壽命長，于量測上片式設計也較探 針穩定且容易維護。

Chroma 1870D/1870D-12具備專用軟體，可于生 產過程中即時監控測試狀態，將每一個產品的測 試數據搜集儲存。即時監控功能利于生產單位于 生產時降低生產風險，減少不必要生產工時。數 據搜集功能有利于研發及品保單位做產品分析或 品質控管，透過軟體協助提升生產品質。

產品應用

研發、品保批量驗證

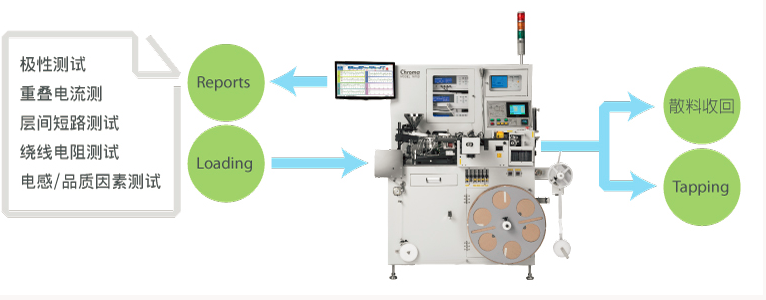

研發及品保單位針對產品會進行所有特性檢測，分別為基本電氣特性及品質相關測試，測試站別則包含極性測試、層間短路測試 (或選擇重迭電流測 試)、繞線電阻測試及電感/品質因素測試，進而搜集與分析測試數據以評估品質，或進行產品打樣試產。Chroma 1870D/1870D-12系統提供彈性化選 擇，依不同單位或需求選擇搭配測試站別。

產線全功能電氣特性測試

比照研發端，將全部電氣特性測試納入生產線，包含極性測試、層間短路測試(或選擇重迭電流測試)、繞線電阻測試及電感/品質因素測試。

產線標稱值快速測試

針對產線僅測試標稱值來達到快速生產的需求，測試項目則調整為繞線電阻測試及電感/品質因素測試。

系統預留空間搭配標印及標印光學檢查

部分功率電感需在頂部做標印，以判別電感極性方向或樣式類別。Chroma 1870D/1870D-12可配合將客戶現有的標印系統及光學檢查系統安裝整合于 系統內。
