混合信號示波器 MSO5系列

優異的指標

輸入通道

• 4、6 或 8 個 FlexChannel? 輸入
• 每個 FlexChannel 提供了 1 個模擬信號輸入或 8 個數字邏輯輸入（使用 TLP058 邏輯探頭）

帶寬

• 350 MHz、500 MHz、1 GHz、2 GHz（可升級）

采樣率 (所有模擬/數字通道)

• 實時：6.25 GS/s
• 插補: 500 GS/s

記錄長度 (所有模擬/數字通道)

• 62.5 M 點標配
• 125 M 點選配升級

波形捕獲率

• >500,000個波形/秒

垂直分辨率

• 12 位 ADC
• 高分辨率模式下高達 16 位

標準觸發類型

• 邊沿, 脈寬, 欠幅脈沖, 超時, 窗口, 邏輯, 建立時間和保持時間, 上升/下降時間, 并行總線, 順序, 可視觸發

標準分析

• 光標: 波形, V條, H條, V&H條
• 測量: 36 項
• FastFrameTM: 分段內存采集模式, 最大觸發速率 >5,000,000 波形/秒
• 示圖：時間趨勢、直方圖、頻譜
• 數學: 基本數學功能, FFT, 高級數學公式編輯器
• 搜索: 搜索任意觸發標準
• 抖動: TIE 和相位噪聲

選配分析1

• 高級抖動和眼圖分析
• 高級功率分析

選配串行總線觸發, 解碼和分析1

• I2C, SPI, RS-232/422/485/UART, SPMI, CAN, CAN FD, LIN, FlexRay, SENT, USB 2.0, 以太網, I2S, LJ, RJ, TDM, MIL-STD-1553, ARINC429

任意波形/函數發生器1

• 50 MHz 波形生成
• 波形類型: 任意波形, 正弦, 方波, 脈沖, 鋸齒波, 三角形, DC 電平, 高斯, 洛倫茲, 指數上升/下降, Sin(x)/x, 隨機噪聲, 半正弦, 心電圖

數字電壓表2

• 4 位 AC RMS、DC 和 DC+AC RMS 電壓測量

觸發頻率計數器2

• 8 位

顯示器

• 15.6 英寸 (396 mm) TFT 彩色
• 高清 (1920 x 1080) 分辨率
• 容性（多觸點）觸摸屏

連接能力

• USB 主控端口 (7 個端口) , USB 設備端口 (1個端口), LAN (10/100/1000 Base-T 以太網; LXI 標準), 顯示器端口, DVI-D , 視頻輸出

e*Scope?

• 使用標準網絡瀏覽器，通過網絡連接遠程查看和控制示波器

標配探頭

• 每條通道一只 10 MΩ 無源電壓探頭，<4 pF 容性負載

保修

• 標配 3 年保修選配整體保護方案

外觀尺寸

• 309 mm（12.2 英寸）高 x 454 mm（17.9 英寸）寬 x 204 mm（8.0 英寸）深
• 重量：<25 磅（11.4 千克）

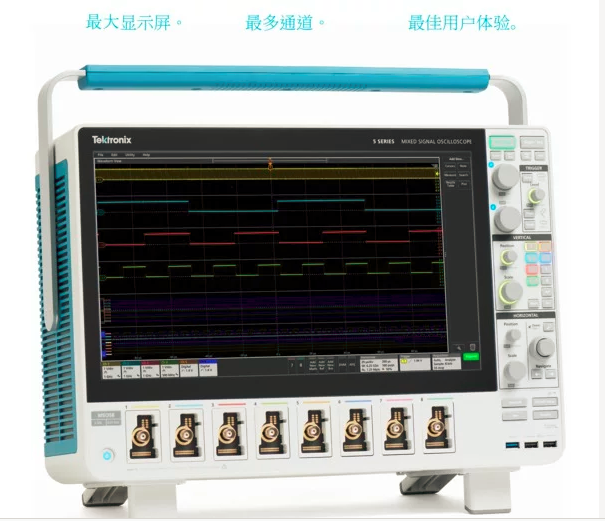

絕不會因為通道不夠而延緩檢驗和調試流程！

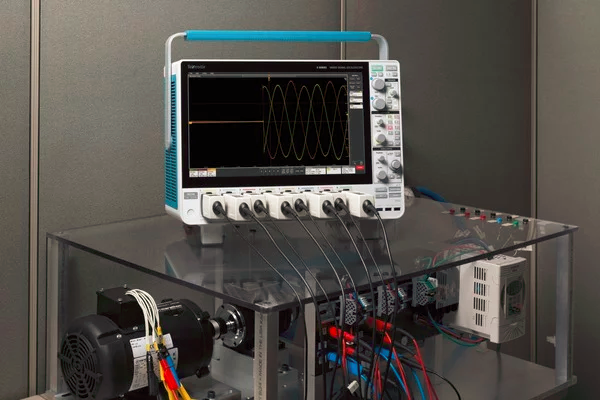

5 系列混合信號示波器 (MSO) 可以更好地查看復雜的系統，它提供了 4 條、6 條和 8 條通道及 15.6" 大型高清 (1,920 x 1,080) 顯示器。許多應用如嵌入式系統、三相電電子器件、汽車電子器件、電源設計和 DC 到 DC 功率轉換器，都要求觀察 4 個以上的模擬信號，檢驗和表征器件性能，調試極具挑戰性的系統問題。

大多數工程師都記得，他們曾調試過特別難的問題，希望更好地查看系統和狀態，但使用的示波器只能提供兩條或四條模擬通道。使用第二臺示波器非常麻煩，需要對準觸發點，很難確定兩臺顯示器之間的定時關系，文檔管理也是問題。

您可能以為，6 通道和 8 通道示波器的價格要比 4 通道示波器高出 50% 或 100%，事實上我們的 6 通道示波器的價格只比 4 通道示波器高出 ~25%，8 通道示波器的價格只比 4 通道示波器高出 ~67%。新增的模擬通道可以迅速獲得回報，因為您可以按期完成當前項目和未來項目。
